Диагностика Xbox One / Xbox Series через UART

ConsoleFiX · 28 Сен 2026

PicoDurangoPOST — POST-анализатор Xbox One / Xbox Series
Raspberry Pi Pico • Xbox One PHAT / S / X • Xbox Series S / X • FACET • AARDVARK • I²C • OLED
Аппаратная диагностика Xbox по POST-кодам
Актуальная версия: PicoDurangoPOST v0.4.1

PicoDurangoPOST — открытый проект Xbox One Research Project, превращающий Raspberry Pi Pico в специализированный считыватель POST-кодов игровых консолей Xbox.
POST-коды позволяют наблюдать последовательность запуска системы и использовать полученную информацию при аппаратной диагностике материнской платы.
Проект поддерживает Xbox One PHAT, Xbox One S, Xbox One X, Xbox Series S и Xbox Series X. Для Xbox One используется диагностический разъём FACET, для Xbox Series S/X — AARDVARK. :contentReference[oaicite:1]{index=1}

PicoDurangoPOST — это микроконтроллерный POST Code Reader.
Устройство подключается к диагностической шине Xbox и считывает коды, которые формируются системой во время запуска.
Полученные данные выводятся через USB Serial и могут анализироваться в XboxPostcodeMonitor.
Основное назначение:

контроль последовательности запуска;
фиксация POST-кодов;
определение момента остановки инициализации;
сравнение поведения исправных и неисправных плат;
использование POST вместе с измерениями питания и другими методами диагностики;
ведение Serial-лога диагностики.

Проект особенно интересен для сервисного ремонта Xbox, поскольку позволяет видеть не только конечный симптом неисправности, но и состояние системы во время запуска.

Xbox One — через FACET:

Xbox One PHAT
Xbox One S
Xbox One X

Xbox Series — через AARDVARK:

Xbox Series S
Xbox Series X

Важно: для Xbox Series S/X используется именно AARDVARK. В документации проекта отдельно указано, что FACET на этих консолях требует дополнительных компонентов для работы. :contentReference[oaicite:2]{index=2}

PicoDurangoPOST v0.4.1
⬇ Скачать последнюю версию
Release v0.4.1
GitHub — исходный код

Архив релиза:

Код:

pico-durango-post-v0.4.1.zip

Raspberry Pi Pico:

Код:

durango_post_monitor.uf2

Raspberry Pi Pico 2:

Код:

*_pico2.uf2

ESP32:

Код:

durango_post_monitor_esp32.bin

ESP32-S3:

Код:

durango_post_monitor_esp32s3.bin

Teensy 4.0:

Код:

durango_post_monitor_teensy40.hex

Teensy 4.1:

Код:

durango_post_monitor_teensy41.hex

Прошивка Raspberry Pi Pico выполняется через штатный BOOTSEL без отдельного программатора.

Скачайте архив релиза.
Распакуйте его.
Отключите Pico от компьютера.
Зажмите кнопку BOOTSEL.
Подключите Pico к ПК по USB.
После появления нового USB-накопителя отпустите BOOTSEL.
Скопируйте файл:
Код:
```
durango_post_monitor.uf2
```
на появившийся накопитель.
После копирования Pico автоматически перезагрузится.
Устройство готово к работе.

Для Raspberry Pi Pico 2 используется соответствующий файл

Код:

*_pico2.uf2

. :contentReference[oaicite:3]{index=3}

После запуска Pico предоставляет USB Serial-интерфейс.
Скорость порта:

Код:

Для просмотра потока данных можно использовать:

XboxPostcodeMonitor — рекомендуемый вариант;
PuTTY;
любой совместимый Serial Monitor.

XboxPostcodeMonitor предназначен для работы с POST-кодами и дополнительно умеет обновлять данные о кодах через errors.xboxresearch.com, а также рассчитан на работу с несколькими консолями. :contentReference[oaicite:4]{index=4}
PuTTY подходит для простого просмотра Serial-вывода.

При запуске устройство автоматически переходит в режим мониторинга POST.
Если нажать:

Код:

CTRL+C

открывается командное REPL-меню.
Для просмотра команд:

Код:

help

Для возврата к мониторингу:

Код:

post

Важно: если консоль не подключена или линии подключены неправильно, ожидаемого вывода POST не будет. :contentReference[oaicite:5]{index=5}

ВНИМАНИЕ ПЕРЕД ПАЙКОЙ!
Обязательно смотрите обозначения контактов непосредственно на разъёме FACET.
В документации проекта отмечено:

Pin 1 обозначен белой точкой;
контакты 2, 25 и 26 имеют цифровую маркировку;
ориентация FACET изменяется между ревизиями Xbox.

Raspberry Pi Pico → FACET:

Код:

Pico Pin 1 (GP0 / SDA) → FACET Pin 26
Pico Pin 2 (GP1 / SCL) → FACET Pin 25
Pico GND             → GND

Схема подключения FACET / AARDVARK для ревизий Xbox

all_revs_diagram_ACE.jpg — схема из репозитория PicoDurangoPOST

Для Xbox Series S / Xbox Series X используется:

Код:

AARDVARK

Raspberry Pi Pico → AARDVARK:

Код:

Pico Pin 1 (GP0 / SDA) → AARDVARK Pin 3
Pico Pin 2 (GP1 / SCL) → AARDVARK Pin 1
Pico GND                 → GND

Важно: проект указывает использовать AARDVARK на Series S/X. FACET на этих моделях требует дополнительных компонентов для работы. :contentReference[oaicite:6]{index=6}

Дополнительная схема подключения

connection_diagram.png — схема из репозитория PicoDurangoPOST

PicoDurangoPOST поддерживает несколько аппаратных платформ.
ESP32 → FACET / AARDVARK:

Код:

SDA → GPIO21
SCL → GPIO22
GND → GND

ESP32-S3 → FACET / AARDVARK:

Код:

SDA → GPIO8
SCL → GPIO9
GND → GND

Teensy 4.0 / 4.1 → FACET / AARDVARK:

Код:

SDA → Pin 18
SCL → Pin 19
GND → GND

Для ESP32 / ESP32-S3 используются бинарные файлы из релиза либо прошивка через PlatformIO.
Для Teensy используются HEX-файлы релиза или загрузка через Teensy Loader.

В качестве дополнительного индикатора можно подключить монохромный OLED:
SSD1306 0.91\" — 128×32

Модуль SSD1306

ssd1306_module.jpg — изображение из репозитория

Raspberry Pi Pico → OLED:

Код:

3V3      → VCC
Pin 9 GP6  → SDA
Pin 10 GP7 → SCL
GND      → GND

ESP32 → OLED:

Код:

3V3     → VCC
GPIO18  → SDA
GPIO19  → SCL
GND     → GND

ESP32-S3 → OLED:

Код:

3V3    → VCC
GPIO4  → SDA
GPIO5  → SCL
GND    → GND

Teensy 4.0 / 4.1 → OLED:

Код:

3V3    → VCC
Pin 17 → SDA
Pin 16 → SCL
GND    → GND

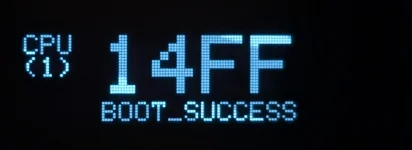

OLED с отображением POST-кода

display.jpg — изображение из репозитория

Примечание: в README проекта указано, что изображение OLED относится к более ранней версии firmware; начиная с v0.3.0 названия POST-кодов на дисплее больше не выводятся. :contentReference[oaicite:7]{index=7}

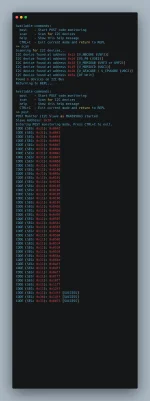

Пример вывода

screenshot.png — изображение из репозитория
Дополнительный пример

screenshot2.png — изображение из репозитория

Примечание: скриншоты относятся к более ранним версиям firmware; в проекте отдельно отмечено изменение отображения POST-кодов начиная с v0.3.0. :contentReference[oaicite:8]{index=8}

PicoDurangoPOST не ремонтирует консоль — он считывает диагностическую информацию.
Для получения POST-последовательности Xbox должна как минимум получать необходимое дежурное питание, позволяющее запустить Southbridge.
Если аппаратная неисправность не позволяет системе перейти в соответствующее состояние, сначала необходимо устранить первичную проблему.
Поэтому отсутствие POST-вывода необходимо рассматривать вместе с остальной диагностикой.
Проверить:

дежурные напряжения;
питание платы;
состояние запуска;
правильность подключения SDA;
правильность подключения SCL;
GND;
ориентацию FACET;
использование AARDVARK на Series S/X.

:contentReference[oaicite:9]{index=9}

XBOX RESEARCH — ERROR CODES
Основная база для поиска и расшифровки POST-кодов и ошибок Xbox

Прямая ссылка:
https://errors.xboxresearch.com/
База позволяет искать коды и фильтровать информацию по консоли и типу записи. В карточках ошибок могут быть указаны связанные компоненты, что проверять и измерять, а также дополнительная техническая информация. :contentReference[oaicite:10]{index=10}
Связка для диагностики:

Код:

Xbox
↓
POST Bus
↓
PicoDurangoPOST
↓
USB Serial
↓
XboxPostcodeMonitor
↓
errors.xboxresearch.com

Техническая документация POST Bus:
Xbox One Research Wiki — POST Bus

PicoDurangoPOST можно использовать как отдельный инструмент на диагностическом рабочем месте Xbox.
Практический сценарий:

Подключить Pico к диагностической шине Xbox.
Подать питание на консоль.
Запустить Serial Monitor.
Получать последовательность POST-кодов.
Зафиксировать момент изменения или остановки POST.
Сопоставить полученный код с базой Xbox Research.
Дополнительно проверить указанные узлы и измерения.

Такой подход позволяет объединять POST-диагностику с мультиметром, осциллографом, лабораторным БП и другими сервисными инструментами.
Для постоянного сервисного комплекта:

Код:

Raspberry Pi Pico
+
PicoDurangoPOST
+
XboxPostcodeMonitor
+
USB
+
переходник / провода
+
OLED SSD1306 (опционально)

PicoDurangoPOST В РАБОТЕ

Для сборки проекта используется PlatformIO.
Raspberry Pi Pico:

Код:

pio run -e pico -t upload

Raspberry Pi Pico 2:

Код:

pio run -e pico2 -t upload

ESP32:

Код:

pio run -e esp32 -t upload

ESP32-S3:

Код:

pio run -e esp32s3 -t upload

Teensy 4.0:

Код:

pio run -e teensy40 -t upload

Teensy 4.1:

Код:

pio run -e teensy41 -t upload

Serial Monitor:

Код:

pio device monitor -b 115200

В репозитории проекта находятся следующие изображения:

Код:

assets/all_revs_diagram_ACE.jpg
assets/connection_diagram.png
assets/ssd1306_module.jpg
assets/display.jpg
assets/screenshot.png
assets/screenshot2.png

После переноса на XenForo внешние ``-ссылки можно заменить на локальные вложения форума.

PicoDurangoPOST — последний релиз
PicoDurangoPOST v0.4.1
GitHub — PicoDurangoPOST
🖥 XboxPostcodeMonitor
Xbox Research — Error Codes
Xbox One Research Wiki — POST Bus

ConsoleFiX — ИНСТРУМЕНТЫ ДЛЯ ДИАГНОСТИКИ XBOX
PicoDurangoPOST позволяет собрать компактный POST-анализатор на Raspberry Pi Pico и использовать его вместе с базой Xbox Research и XboxPostcodeMonitor при ремонте Xbox One и Xbox Series.
Материал будет дополняться по мере появления новых версий PicoDurangoPOST, схем подключения и практических методов диагностики.
Источник проекта: Xbox One Research Project • GitHub • MIT License
