Время от времени приносят на ремонт приставки с неисправностью радиомодуля, неисправность проявляется в том что джойстики работают только при подключении к консоли через USB кабель, так же не работает WiFi и при попытки обновления обычно появляется сообщение об ошибке с кодом 8002F1F9.
Данной неисправности подвержены консоли SONY PlayStation 3 версии Slim (CECH-20xx, CECH-25xx, CECH-30xx) и Super Slim (CECH-4xxx). В данной статье будет вариант диагностики именно неисправного радиомодуля PlayStation 3. Если вы уверены в работоспособности джойстика и встроенного ПО, т.е. неисправность появилась не с того не с сего, а не после обновления консоли или ремонта джойстика, то эта статья может вам пригодиться.
Данный вариант диагностики подходит для всех моделей SONY PS3 версии Slim и Super Slim, вся разница только в расположении элементов на плате, в зависимости от модели консоли и ревизии материнской платы контрольные точки могут находится как с одной стороны платы, так и с двух. Но после проведения необходимых измерений, можно практически на 100% узнать в порядке ли радиомодуль на вашей консоли.
Для начала вам придётся разобрать полностью консоль, вытащить материнскую плату, подключить к ней только (!!!) 4-х контактный шлейф от блока питания и подключить блок питания к розетке. Никакую периферию, в виде жёсткого диска (HDD), платы с кнопкой включения, дисковода, вентилятора и т.д. подключать не надо.
Хотя в интернете очень много видео о том, как разобрать или как починить то или иное устройство, всё равно хорошо взвести свои силы или хотя бы видео посмотрите несколько раз. Иногда проще заплатить некоторую суммы денег, тем кто разбирается и даст гарантию на ремонт, чем попробовать самому и при плохом стечении обстоятельств опять таки обращаться к специалистам, но платить уже больше, т.к. придётся исправлять и ваши косяки…. Если у вас нет базовых знаний электроники, если измерительный прибор (тестер) у вас есть или достался по наследству, именно от слова «есть» (вот он лежит, но надо погуглить как им пользоваться…. ))) ) и нет необходимого оборудования для пайки электронных компонентов, как минимум паяльника и паяльного фена, то лучше обратиться в специализированые мастерские и сервисные центры !!!!

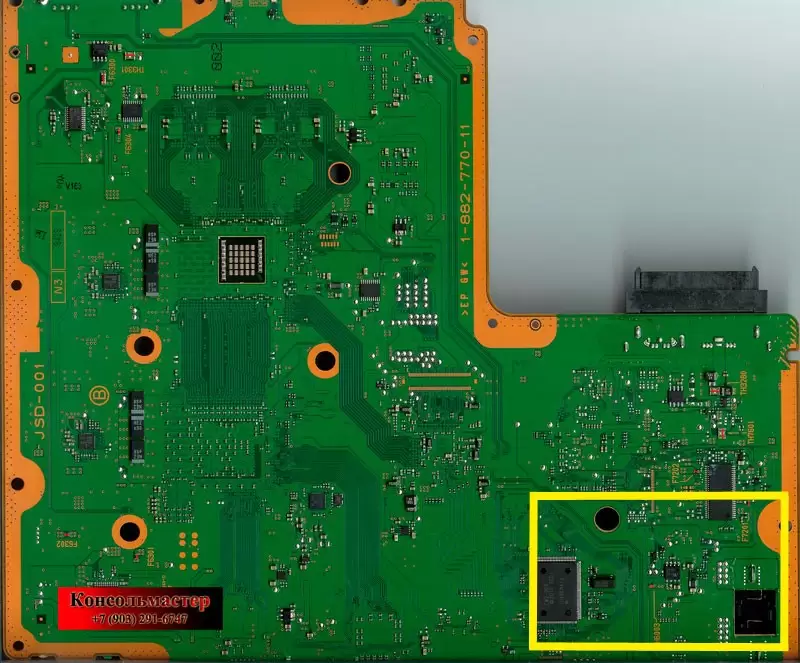

Для примера была взята материнская плата JSD-001 от SONY PlayStation 3 Slim.

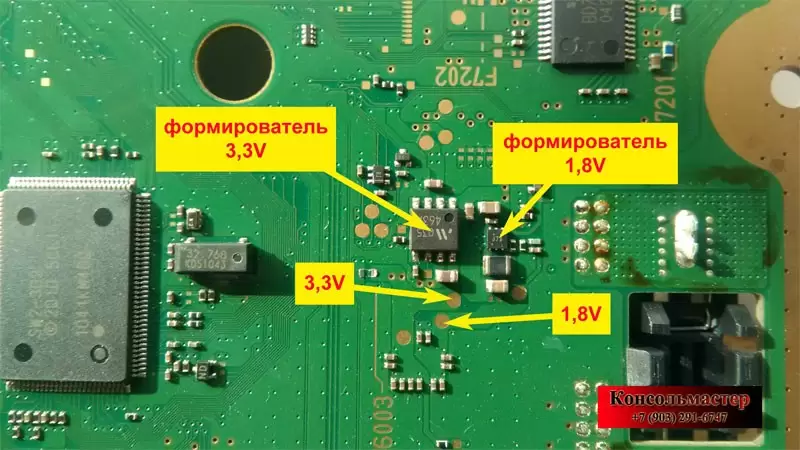

На фотографии все контрольные измерения отмечены, на других версиях плат расположение точек может отличаться но результаты измерений будут такие же…
Ну а теперь о самом процессе выявления неисправности…
Алгоритм достаточно прост:
1. замеряете наличие дежурных напряжений на контрольных точках, наличии 3,3В и 1,8В обязательно — если напряжения присутствуют, то проблема в радиомодуле….
2. если отсутствует одно из дежурных напряжений, необходимо проверить данную линию питания на предмет короткого замыкания или низкого сопротивления…
3. если одно из напряжений отсутствует и по данной линии нет короткого замыкания — проблема в формирователе того или иного дежурного напряжения…
4. если напряжение отсутствует и присутствует короткое замыкание надо выяснить какая деталь является источником короткого замыкания — радиомодуль или формирователь дежурного напряжения. Для этого либо снимите с платы радиомодуль, либо снимите формирователь напряжения или удалите дроссель фильтрующий переменную составляющую напряжения или просто перережте дорожку на плате. Выберите вариант который вам удобней и проще. В зависимости от результата необходимо заменить неисправные элементы.
Вот в общем то и всё, быстро и просто…
Кстати, если напряжения 3,3В и 1,8В присутствуют, а радиомодуль не работает, иногда помогает реболл радиомодуля или пропайка микросхем на нём.
Инструкция взята с сайта consolmaster.ru для базы неисправностей приставок
