Иногда бывает, что при включении вашей SONY Play Station 3 экран телевизора или монитора остаётся чёрным — отсутствует изображение.

   Не надо сразу впадать в панику и обзванивать мастерские и сервисные центры. Для начала попробуйте сделать несколько простых действий….
— попробуйте сбросить видеонастройки приставки SONY Play Station 3 — для этого, при включении приставки, после первого звукового сигнала, не убирайте палец с кнопки включения, а подержите её несколько секунд (5-7 сек.) — должен раздаться второй звуковой сигнал и появиться изображение на экране телевизора или монитора.
— если второй звуковой сигнал есть, а изображения нет, попробуйте другой HDMI кабель или подключить кабель HDMI к другому входу телевизора. Как вариант можно подключить вместо PlayStation 3 другой источник видеосигнала, например ноутбук или ТВ приставку. Если изображение не появилось, то проблема не в кабеле HDMI и не в телевизоре, а именно в вашей игровой приставке PS3.

   Причин, почему нет изображения у SONY PlayStation 3 может быть достаточно много, например механическое повреждение HDMI разъёма, неисправность материнской платы консоли. Среди неисправностей платы часто встречаются проблемы с графическим чипом (RSX) или неисправность видеоконвертора HDMI (MN8647091), но могут встречаться и другие проблемы — проблемы по питанию, повреждение встроенного ПО, неисправность центрального процессора (CELL).

   В этой статье я хочу описать неисправность SONY PlayStation 3, когда приставка включается, не выдаёт видео и не выходит в сервисный режим. Сопутствующий синдром данной неисправности — кулер системы охлаждения не запускается после включения приставки. При таких симптомах с вероятностью 90% причина неисправности кроется в HDMI конверторе, микросхеме MN8647091. Для большей уверености необходимо разобрать приставку и произвести необходимые измерения с помощью обычного тестера (мультиметра).

   Сразу хочу предупредить — семь раз подумай, один раз разбери….

   Хотя в интернете очень много видео о том, как разобрать или как починить то или иное устройство, всё равно хорошо взвести свои силы или хотя бы видео посмотрите несколько раз. Иногда проще заплатить некоторую суммы денег, тем кто разбирается и даст гарантию на ремонт, чем попробовать самому и при плохом стечении обстоятельств опять таки обращаться к специалистам, но платить уже больше, т.к. придётся исправлять и ваши косяки….
   Если у вас нет базовых знаний электроники, если измерительный прибор (тестер) у вас есть или достался по наследству, именно от слова «есть» (вот он лежит, но надо погуглить как им пользоваться….   )))  ) и нет необходимого оборудования для пайки электронных компонентов, как минимум паяльника и паяльного фена, то лучше обратиться в специализированые мастерские и сервисные центры !!!!

   Ну а теперь для самых смелых и отчаянных….
   Разбираем консоль PlayStation 3, до винтика….
   Вытаскиваем плату, берём тестер в руки и начинаем мерять….

   Если в указанных на плате точках вы обнаружите короткое замыкание, то почти со 100% увереностью можно утверждать что микросхема видеоконвертора MN8647091 неисправна и требуется её замена.

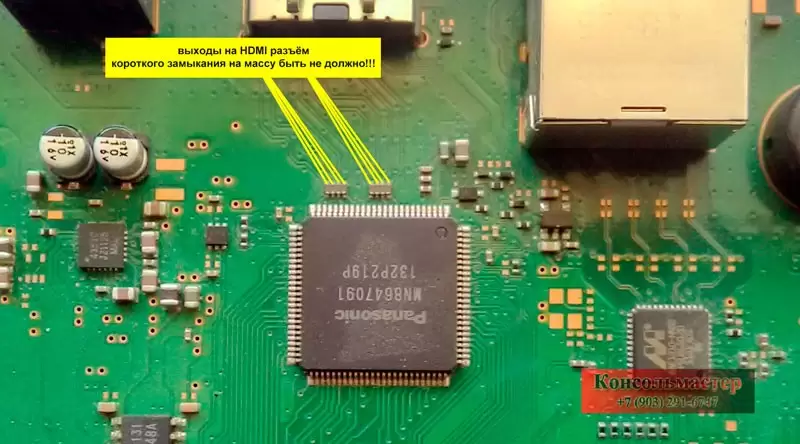

   Плата SONY PlayStation 3 Slim (CECH-20xxCECH-25xxCECH-30xx) верхняя сторона платы

mb cech 2xxx3xxx hdmi topside mid

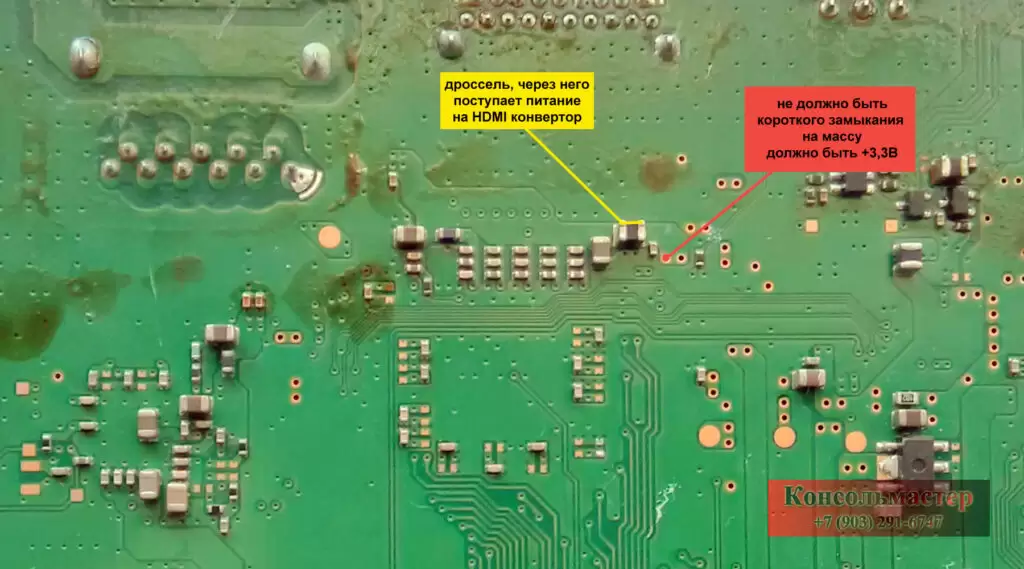

Плата SONY PlayStation 3 Slim (CECH-20xxCECH-25xxCECH-30xx) нижняя сторона платы

mb cech 2xxx3xxx hdmi botside

Плата SONY PlayStation 3 Super Slim (CECH-4xxx) верхняя сторона платы

mb cech 2xxx3xxx hdmi botside 1

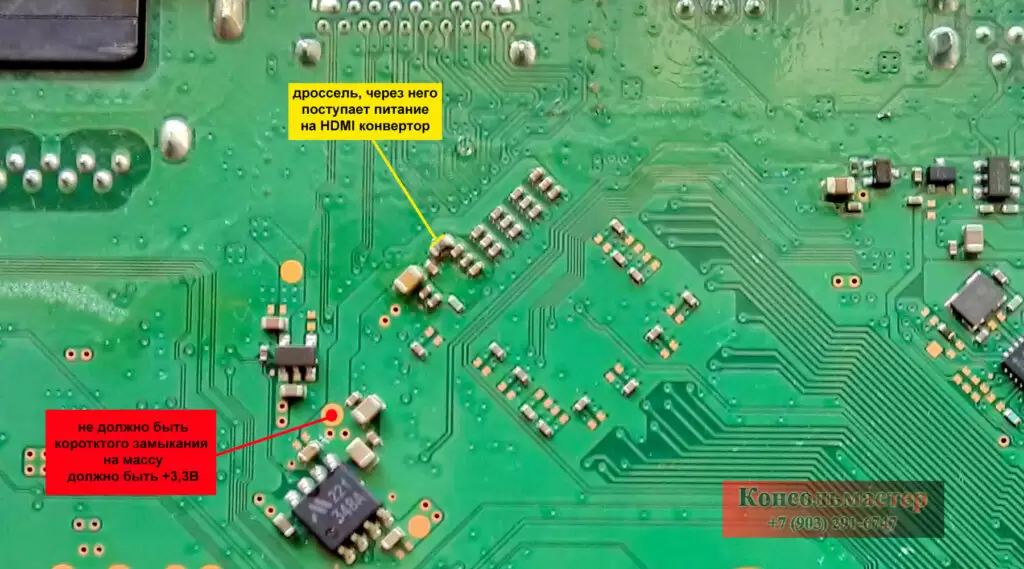

Плата SONY PlayStation 3 Super Slim (CECH-4xxx) нижняя сторона платы

mb cech 4xxx hdmi botside 2

  Всё проверено на приставках клиентов (приносили с таким дефектом) и на моих тестовых платах (путём замыкания необходимых электрических цепей) — вариант диагностики 100% рабочий и после замены HDMI конвертора все клиентские приставки с такими симптомами заработали.

   Данный способ диагностики подходит для SONY PlayStation 3 Slim (CECH-20xxCECH-25xxCECH-30xx) и SONY PlayStation 3 Super Slim (CECH-4xxx). Не исключено, что на PS3 Fat дефект проявляется точно также, но на данный момент проверить этого не могу.
