ConsoleFiX
Администратор
- Прошейте Picofly версии 2.73: fw_2.73_nw.zip ( 191.16 КБ )
Прошивка .uf2: зажать кнопку BOOT, подключить к ПК, скопировать файл .uf2 на появившийся накопитель - Прошейте разблокировку Atmosphere:
- При помощи USB:
- Прошейте файл unlock.uf2: ( 1.15 КБ )
- или
- Прошейте сборку из Picofly v2.5 и unlock ( 191.17 КБ )
- Прошейте файл unlock.uf2: ( 1.15 КБ )
- При помощи hekate:
- Скопируйте в корень карты памяти файл unlock.bin: ( 666 байт )
- Скопируйте в папку bootloader\payloads файл picofly_tb.bin: ( 67.87 КБ )
- Запустите разблокировку (picofly_tb.bin) из меню Payloads в hekate
- Скопируйте в корень карты памяти файл unlock.bin: ( 666 байт )
Появилась новая версия прошивки для малинки 2.70.
Новый и тестовый режим поиска ошибки.
- теперь только 3 цвета: синий (глючит), белый (прошивает), желтый (код ошибки).
Это было сделано, чтобы сделать возможной отладку pi pico + избавиться от проблем с RGB/GRB.
Список кодов ошибок (= длинный импульс, * короткий импульс):
= USB-прошивка выполнена
** RST не подключен
*= CMD не подключен
=* D0 не подключен
== CLK не подключен
*** Нет ответа от eMMC CMD1 (плохая eMMC?)
**= Блок eMMC 1 не прочитан (такого быть не должно)
*=* Блок eMMC 0 не прочитан (ошибка инициализации eMMC?)
*== Нет запроса от eMMC CMD1 (проблема с проводами или мертвый проц)
=** Ошибка инициализации eMMC во время процесса сбоя
=*= ЦП никогда не достигает проверки BCT, этого не должно происходить
==* ЦП всегда достигает проверки BCT (нет реакции на сбой, проверьте MOSFET)
=== Достигнут лимит попыток сбоя, сбой невозможен
=*** Ошибка инициализации eMMC
=**= Ошибка записи eMMC - сравнение не удалось
=*=* Ошибка записи eMMC - ошибка записи
=*== Ошибка теста eMMC - ошибка чтения
==** Ошибка чтения eMMC во время обновления прошивки
==*= Ошибка копирования BCT - ошибка записи
===* Ошибка копирования BCT - ошибка сравнения
==== Ошибка копирования BCT - ошибка чтения
Второй важной особенностью является пониженное напряжение процессора.
Это может быть полезно, когда ваш MOSFET (или провод) недостаточно мощный для глича.
(Вы помните случай, когда вы нажимаете «СБРОС» на rp2040, когда появляется логотип джойкона, чтобы он заработал? Вот и все, система снижает напряжение процессора)

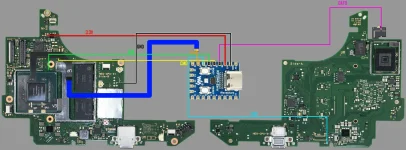

Поэтому вы можете припаять два дополнительных провода к чипу, чтобы он мог снизить напряжение процессора, что упростит сбой. Это необязательно! только если очень надо.
При правильном подключении вы должны получить 0,6 В на конденсаторе процессора (где припаян мосфет), когда мигает синий светодиод
Waveshare rp2040: SDA=12, SCL=13
Pi-Pico: SDA = 19, SCL = 20
XIAO 2040: SDA=3, SCL=4
ItayBitsy 2040: SDA=18, SCL=19
Прошивка в альфа режиме, используйте на свой страх и риск.
fw_2.70.zip ( 57.16 КБ )
update.zip ( 44.25 КБ )
Новый и тестовый режим поиска ошибки.
- теперь только 3 цвета: синий (глючит), белый (прошивает), желтый (код ошибки).
Это было сделано, чтобы сделать возможной отладку pi pico + избавиться от проблем с RGB/GRB.
Список кодов ошибок (= длинный импульс, * короткий импульс):
= USB-прошивка выполнена
** RST не подключен
*= CMD не подключен
=* D0 не подключен
== CLK не подключен
*** Нет ответа от eMMC CMD1 (плохая eMMC?)
**= Блок eMMC 1 не прочитан (такого быть не должно)
*=* Блок eMMC 0 не прочитан (ошибка инициализации eMMC?)
*== Нет запроса от eMMC CMD1 (проблема с проводами или мертвый проц)
=** Ошибка инициализации eMMC во время процесса сбоя
=*= ЦП никогда не достигает проверки BCT, этого не должно происходить
==* ЦП всегда достигает проверки BCT (нет реакции на сбой, проверьте MOSFET)
=== Достигнут лимит попыток сбоя, сбой невозможен
=*** Ошибка инициализации eMMC
=**= Ошибка записи eMMC - сравнение не удалось
=*=* Ошибка записи eMMC - ошибка записи
=*== Ошибка теста eMMC - ошибка чтения
==** Ошибка чтения eMMC во время обновления прошивки
==*= Ошибка копирования BCT - ошибка записи
===* Ошибка копирования BCT - ошибка сравнения
==== Ошибка копирования BCT - ошибка чтения
Второй важной особенностью является пониженное напряжение процессора.
Это может быть полезно, когда ваш MOSFET (или провод) недостаточно мощный для глича.
(Вы помните случай, когда вы нажимаете «СБРОС» на rp2040, когда появляется логотип джойкона, чтобы он заработал? Вот и все, система снижает напряжение процессора)
Поэтому вы можете припаять два дополнительных провода к чипу, чтобы он мог снизить напряжение процессора, что упростит сбой. Это необязательно! только если очень надо.
При правильном подключении вы должны получить 0,6 В на конденсаторе процессора (где припаян мосфет), когда мигает синий светодиод
Waveshare rp2040: SDA=12, SCL=13
Pi-Pico: SDA = 19, SCL = 20
XIAO 2040: SDA=3, SCL=4
ItayBitsy 2040: SDA=18, SCL=19
Прошивка в альфа режиме, используйте на свой страх и риск.
fw_2.70.zip ( 57.16 КБ )
update.zip ( 44.25 КБ )
Скачать CFW Ultra
База OFW прошивок
Вложения
-
fw_2.5_nw.zip191.2 KB · Просмотры: 23
-
picofly_tb.zip67.9 KB · Просмотры: 19
-
unlock_bin.zip666 байт · Просмотры: 13
-
fw_2.5_nw+unlock.zip191.2 KB · Просмотры: 28
-
unlock_uf2.zip1.2 KB · Просмотры: 28
-
RP-2040-Zerolite-picofly.webp91.5 KB · Просмотры: 19
-
Infineon_IRFHS8342_DataSheet_v01_01_EN-1228323.pdf256.5 KB · Просмотры: 12
-
fw_2.70.zip57.2 KB · Просмотры: 6
-
update.zip44.3 KB · Просмотры: 5
-
fw_2.73.zip57.1 KB · Просмотры: 56
-
v2.76.zip59.9 KB · Просмотры: 29
-
firmware_2.75.zip57.8 KB · Просмотры: 18
-
PicoFly_fw_2.80_2024.09.04_04-12.rar51.1 KB · Просмотры: 2
