Установка чипа на модель SCPH-1002
SONY PlayStation SCPH-1002 PAL одна из самых первых моделей PlayStation

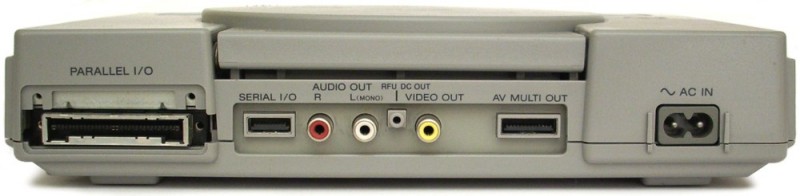

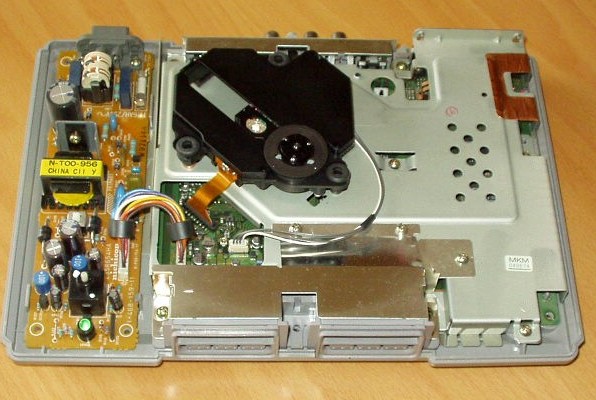

Выглядит она вот так:

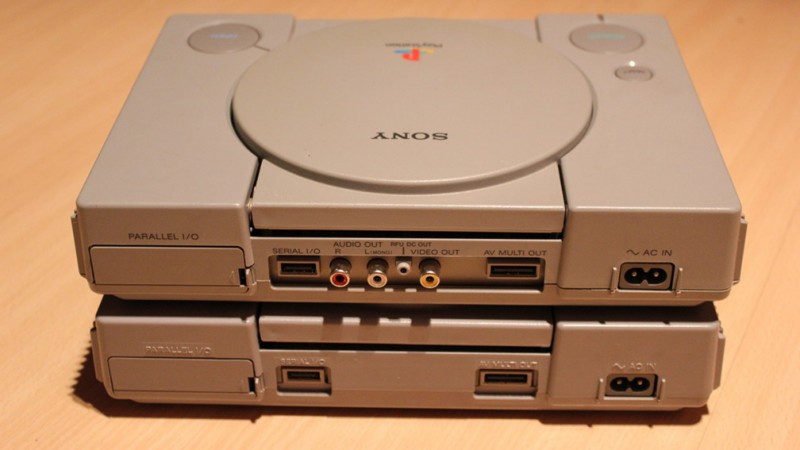

Здесь она в сравниении с чуть более поздней моделью SCPH-5502
Теперь разсмотрим сам процес установки чипа в данную модель консоли!
Установку я производил руководствуясь данной схемой:
1. Разбираем консоль, вытаскиваем материнскую плату
2. Сначала нужно модифицировать систему цветности, для этого находим на плате чип формерования цветности СXA1645 осторожно отпаиваем и отгибаем вверх 6 и 7 ножки, за тем отогнутую 7-мую ножку нужно припаять через провод к 1-вой ножке, а на 6 отогнутую ножку припаиваем провод от чипа " F out "

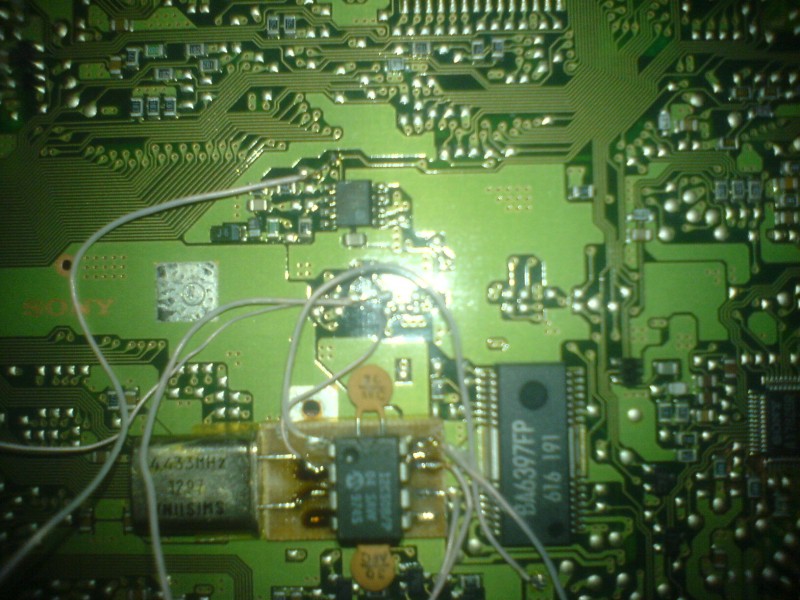

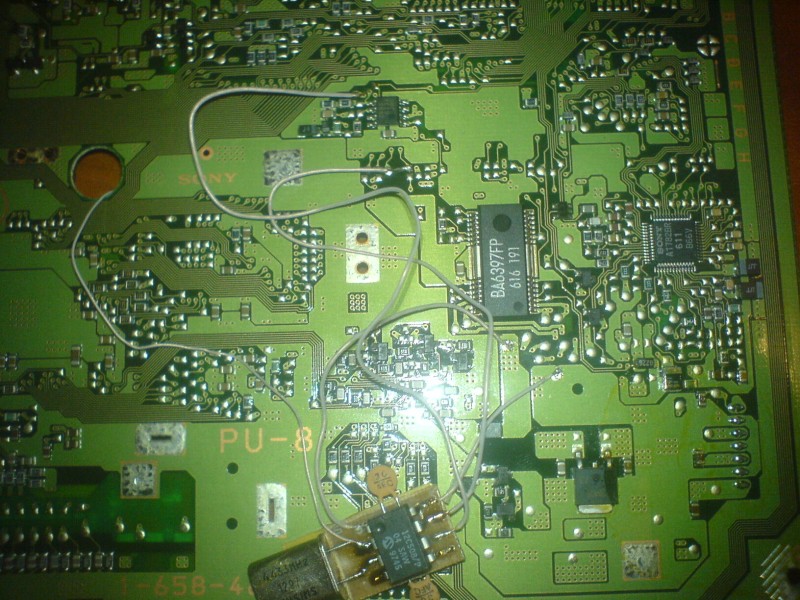

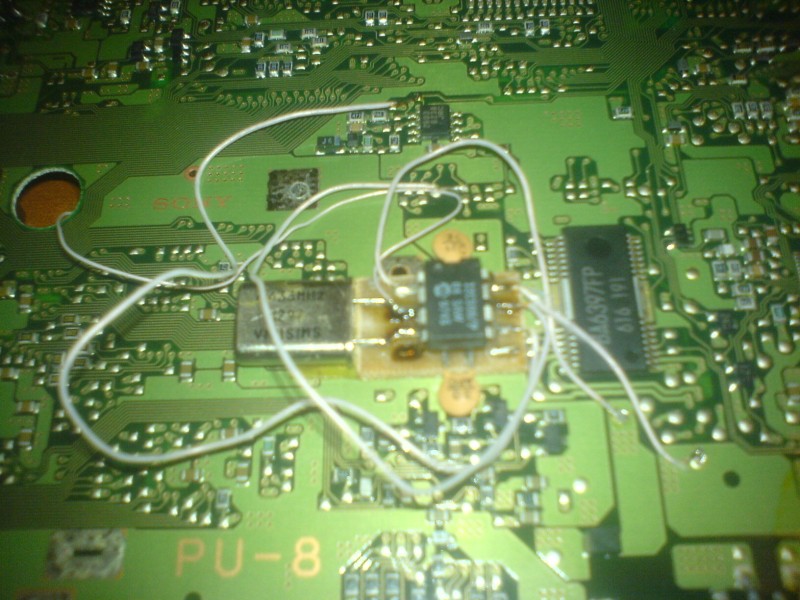

3. Затем переворачиваем плату на обратную сторону и припаеваем провода чипа к нужным точкам на плате.
4. Устанавливаем на место материнскую плату и собираем консоль
5. Включаем и проверяем (консоль должна начать читать пиратские диски и самописаные болванки CD-R)
Установка чипа на модель SCPH-7502
Сегодня ко мне попалась абсолютно девственная консоль PS1 модели SCPH-7502
Не тронутая, лазер оригинальный и естественно не чипована! Не для кого не секрет что такой экземпляр в наше время абсолютно бесполезен без чипа, поэтому довелось устанавливать чип.
Установку произвожил по данной схеме:

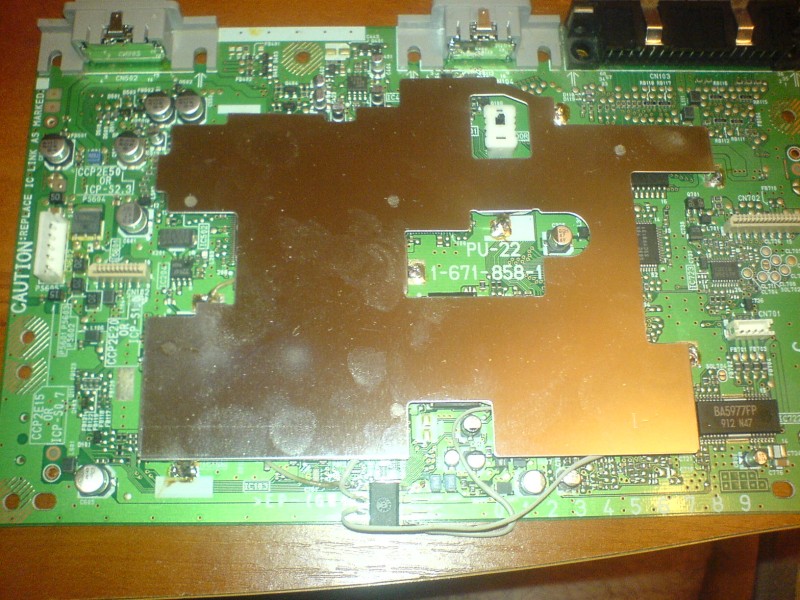

1. Разбираем консоль, вытаскиваем материнскую плату, и отпаиваем металический защитный экран от материнской платы дабы добратся к нужным для подпайки ножек чипа точкам (экран можно полностью не выпаивать, а лиш отпаять нижние ножки и отогнуть, но я не поленился и выпаял его полностью, для удобства работы)

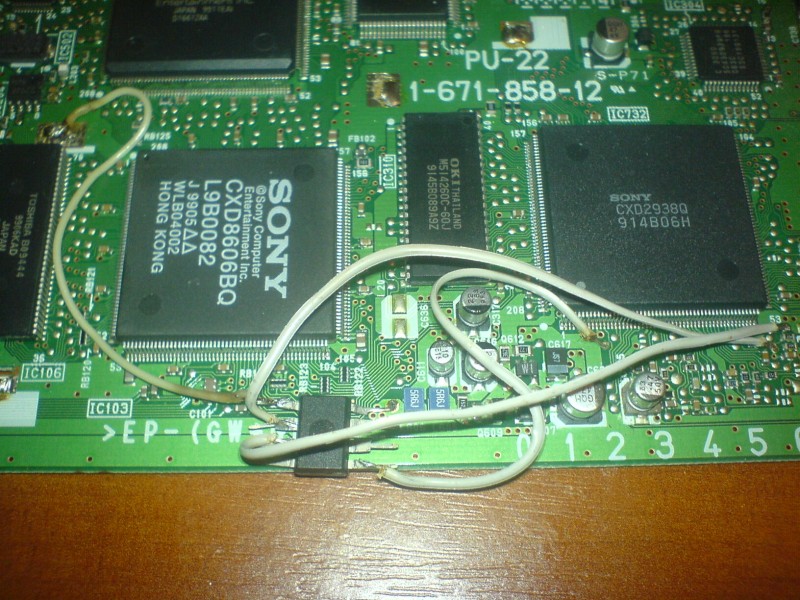

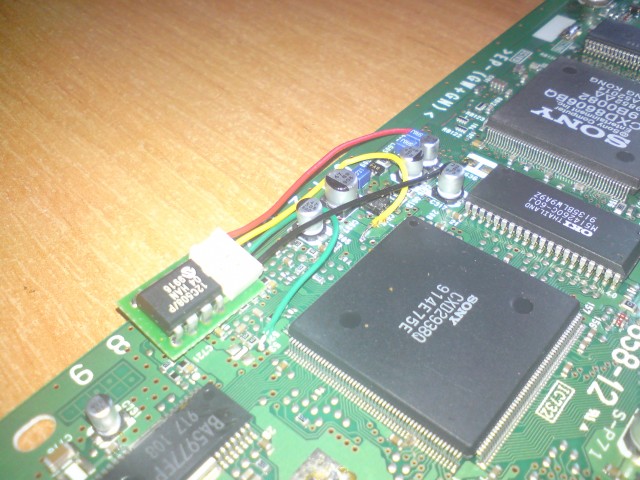

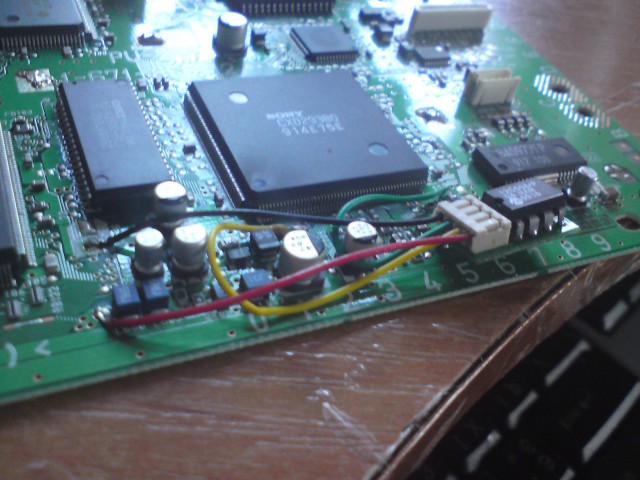

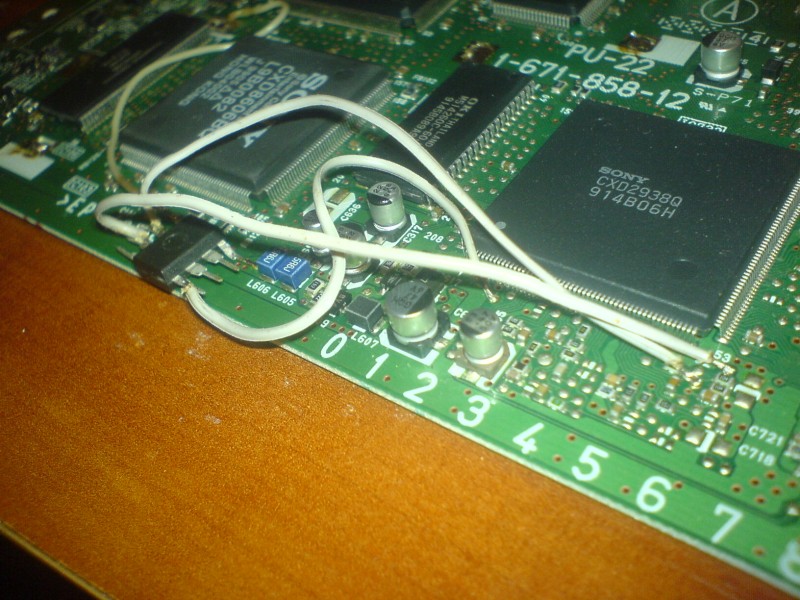

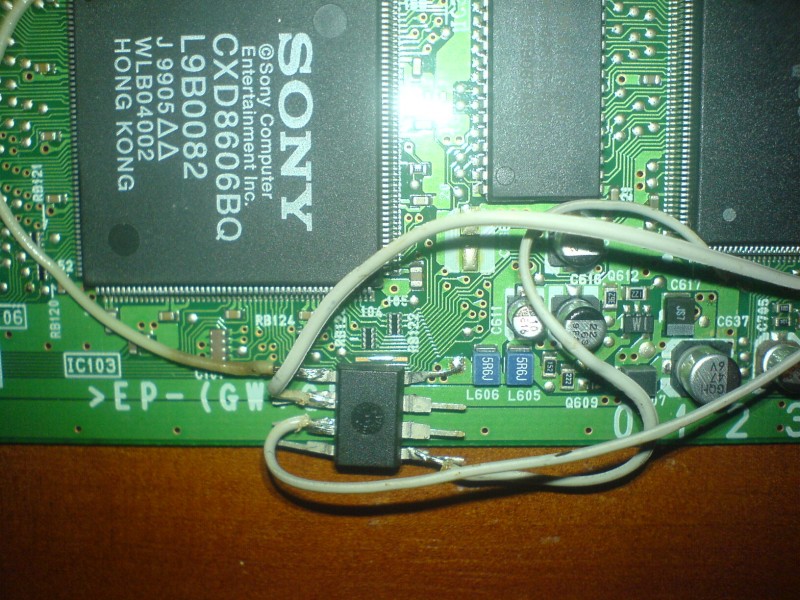

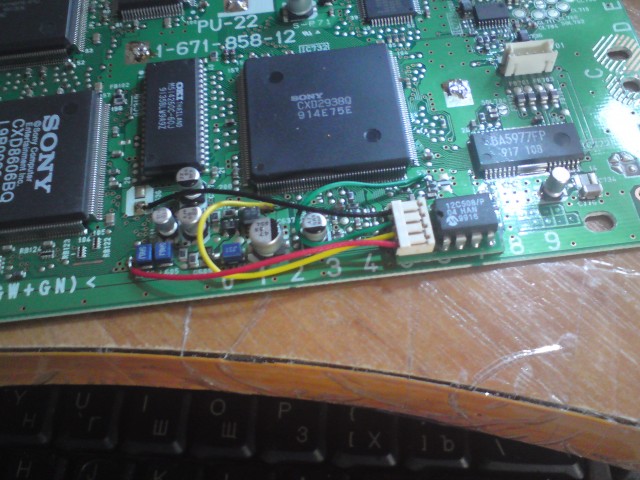

2. Далее подпаиваем ножки к нужным точкам на плате

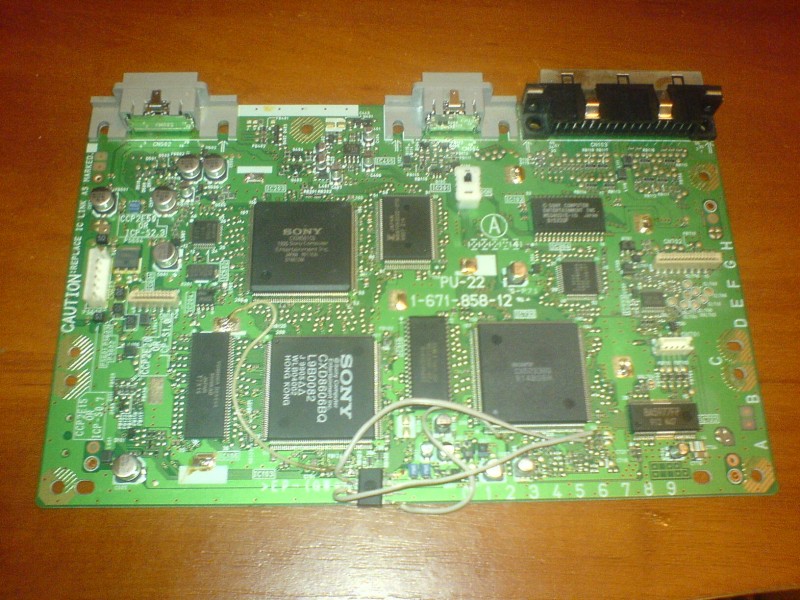

3. Устанавливаем на место материнскую плату
4. Соединяем все провода и проверяе

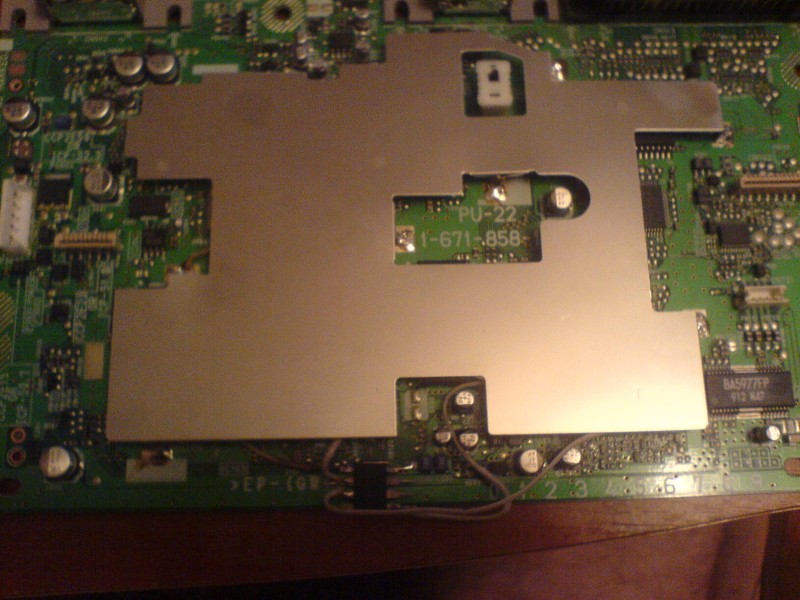

5. Если всё работает припаеваем на место защитный экран
6. Собираем консоль и радуемся![Smile :) :)](https://cdn.jsdelivr.net/joypixels/assets/8.0/png/unicode/64/1f642.png)
Всё работает как положено до этого же была такая
SONY PlayStation SCPH-1002 PAL одна из самых первых моделей PlayStation
Выглядит она вот так:
![d9d2a85a8da3b5408e2ca6f75049681f.jpg](/forum/proxy.php?image=http%3A%2F%2Fi57.fastpic.ru%2Fbig%2F2013%2F1122%2F1f%2Fd9d2a85a8da3b5408e2ca6f75049681f.jpg&hash=c24a3d8911848b7bb3361d2dccfa7c1b)
![5f943910a06e57a3c8f1d4b6b0412425.jpg](/forum/proxy.php?image=http%3A%2F%2Fi60.fastpic.ru%2Fbig%2F2013%2F1122%2F25%2F5f943910a06e57a3c8f1d4b6b0412425.jpg&hash=7ec0ae0ced225e48336c0e80fd9ed3bd)
![b99bc1867b99b5d5fb3ec2199f25ce80.jpg](/forum/proxy.php?image=http%3A%2F%2Fi60.fastpic.ru%2Fbig%2F2013%2F1122%2F80%2Fb99bc1867b99b5d5fb3ec2199f25ce80.jpg&hash=38ac94c5e6fae566b83f032bb8950ecf)
![fa75e9d16cb7e3630dc25ff67102df18.jpg](/forum/proxy.php?image=http%3A%2F%2Fi57.fastpic.ru%2Fbig%2F2013%2F1122%2F18%2Ffa75e9d16cb7e3630dc25ff67102df18.jpg&hash=817245720dfd5a9519714c6891a6b5e2)
Установку я производил руководствуясь данной схемой:

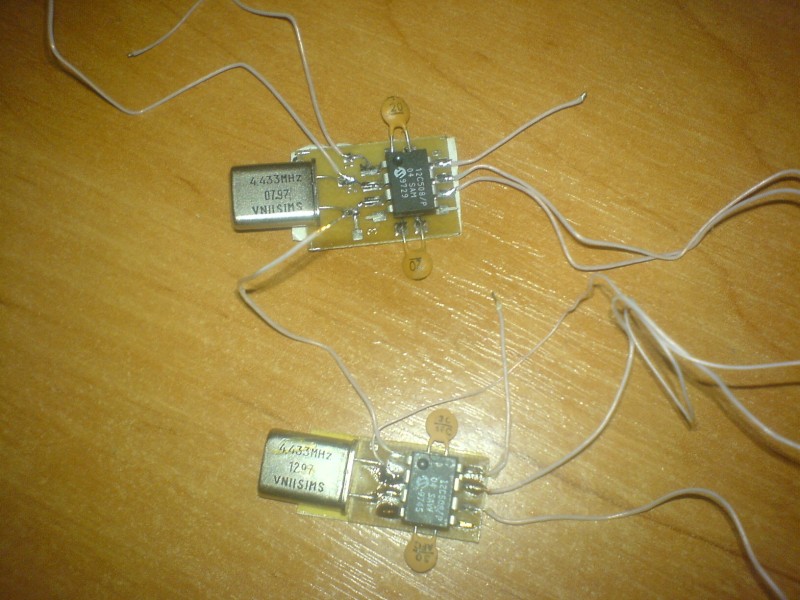

Чип.

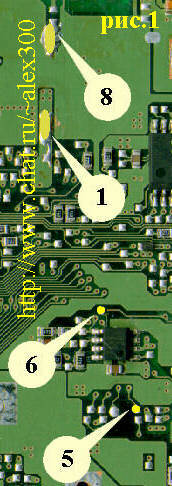

Плата.
![96f85c864131b68c6113458ee6ac3096.gif](/forum/proxy.php?image=http%3A%2F%2Fi67.fastpic.ru%2Fbig%2F2014%2F0825%2F96%2F96f85c864131b68c6113458ee6ac3096.gif&hash=73e2c73ff884b19d6c3fba5c01790ff4)
Плата.
![6d2cc7509bbf5188cbe52b9994dd0c9a.jpg](/forum/proxy.php?image=http%3A%2F%2Fi64.fastpic.ru%2Fbig%2F2014%2F0825%2F9a%2F6d2cc7509bbf5188cbe52b9994dd0c9a.jpg&hash=abf7a02a56220526506613ebfe267001)
![9be72c9c9be72baf51d4c8eb123ab058.jpg](/forum/proxy.php?image=http%3A%2F%2Fi65.fastpic.ru%2Fbig%2F2014%2F0825%2F58%2F9be72c9c9be72baf51d4c8eb123ab058.jpg&hash=1e294686c5a5b902d50f4e414aaf9cfd)
![b71f1b4c4893d93ce8816b0e4c4474f6.jpg](/forum/proxy.php?image=http%3A%2F%2Fi66.fastpic.ru%2Fbig%2F2014%2F0825%2Ff6%2Fb71f1b4c4893d93ce8816b0e4c4474f6.jpg&hash=2608417b48cd1a7b91c68d14d3d236df)

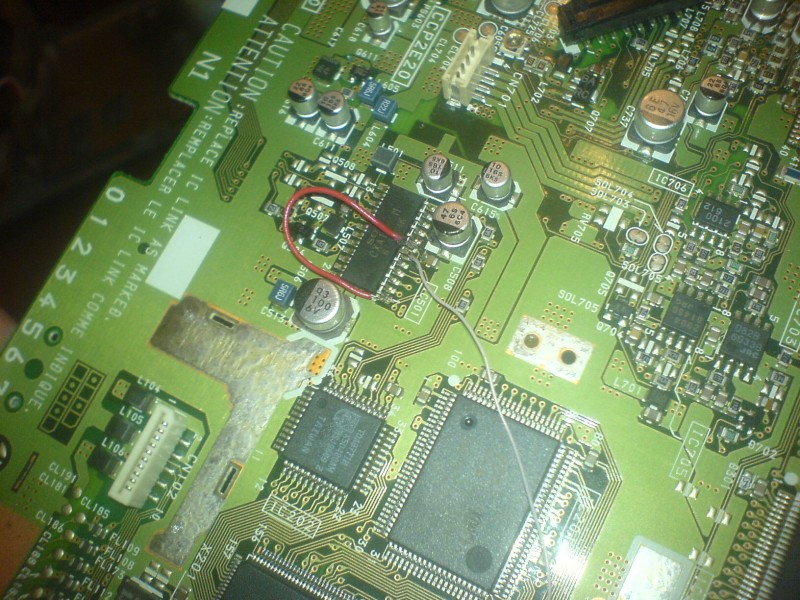

2. Сначала нужно модифицировать систему цветности, для этого находим на плате чип формерования цветности СXA1645 осторожно отпаиваем и отгибаем вверх 6 и 7 ножки, за тем отогнутую 7-мую ножку нужно припаять через провод к 1-вой ножке, а на 6 отогнутую ножку припаиваем провод от чипа " F out "

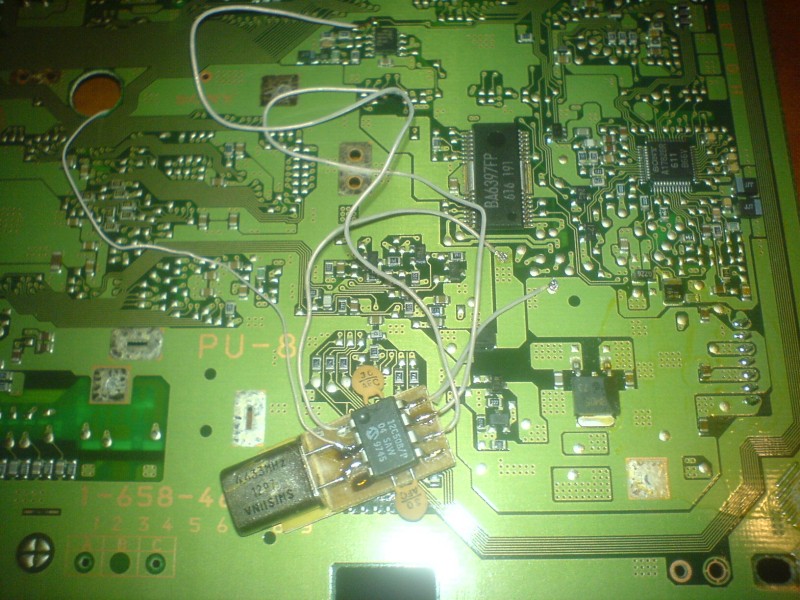

3. Затем переворачиваем плату на обратную сторону и припаеваем провода чипа к нужным точкам на плате.
4. Устанавливаем на место материнскую плату и собираем консоль
5. Включаем и проверяем (консоль должна начать читать пиратские диски и самописаные болванки CD-R)
![50929f730faf498ca281b9d0be4ab3ba.jpg](/forum/proxy.php?image=http%3A%2F%2Fi57.fastpic.ru%2Fbig%2F2013%2F1122%2Fba%2F50929f730faf498ca281b9d0be4ab3ba.jpg&hash=93ec7c5741f306000d75be20369418c6)
![c2c15d25d746ec57abee5fde051904a9.jpg](/forum/proxy.php?image=http%3A%2F%2Fi59.fastpic.ru%2Fbig%2F2013%2F1122%2Fa9%2Fc2c15d25d746ec57abee5fde051904a9.jpg&hash=75f5ebdd6e0755e2fe8e3fd809d5e72d)
![0bd80030bf907c07771cc31562fcc7e4.jpg](/forum/proxy.php?image=http%3A%2F%2Fi58.fastpic.ru%2Fbig%2F2013%2F1122%2Fe4%2F0bd80030bf907c07771cc31562fcc7e4.jpg&hash=e5c4f3f43bae39998256d793db93bf84)
![1839e81cc6be98ea83a46ed8125a9694.jpg](/forum/proxy.php?image=http%3A%2F%2Fi60.fastpic.ru%2Fbig%2F2013%2F1122%2F94%2F1839e81cc6be98ea83a46ed8125a9694.jpg&hash=ee40eb7026c05fe89af43950f65b078d)
![4818051b030642ee824430d0b74dd8fa.jpg](/forum/proxy.php?image=http%3A%2F%2Fi59.fastpic.ru%2Fbig%2F2013%2F1122%2Ffa%2F4818051b030642ee824430d0b74dd8fa.jpg&hash=8f55d6a967e8750f8d973041f7bd38b3)
![ac4d395816a453cbb0f8a8a8a7a4f485.jpg](/forum/proxy.php?image=http%3A%2F%2Fi60.fastpic.ru%2Fbig%2F2013%2F1122%2F85%2Fac4d395816a453cbb0f8a8a8a7a4f485.jpg&hash=a860b28d044412cd6b2f5c44070afd89)
![b95c4a3c9e7a8d24a04a020de2dee648.gif](/forum/proxy.php?image=http%3A%2F%2Fi59.fastpic.ru%2Fbig%2F2013%2F1123%2F48%2Fb95c4a3c9e7a8d24a04a020de2dee648.gif&hash=1218bc933b3f3d1b6ade5fbbfa034de5)
![3a359af4039bf301c6bf600bbd503cbb.gif](/forum/proxy.php?image=http%3A%2F%2Fi60.fastpic.ru%2Fbig%2F2013%2F1123%2Fbb%2F3a359af4039bf301c6bf600bbd503cbb.gif&hash=6e859713a6fdf276210ce18d9a8ad974)
Сегодня ко мне попалась абсолютно девственная консоль PS1 модели SCPH-7502
![Big grin :D :D](https://cdn.jsdelivr.net/joypixels/assets/8.0/png/unicode/64/1f600.png)
Установку произвожил по данной схеме:
Чип.

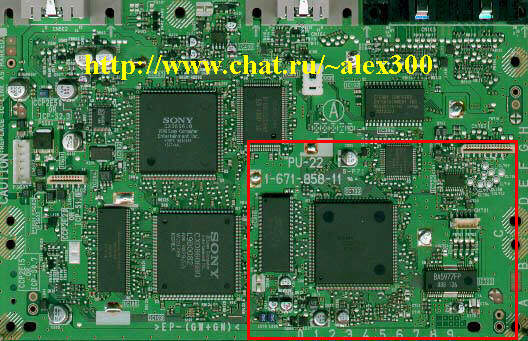

Плата.
![b6fdb4208802f0ddf4399dc5c807a17b.gif](/forum/proxy.php?image=http%3A%2F%2Fi66.fastpic.ru%2Fbig%2F2014%2F0825%2F7b%2Fb6fdb4208802f0ddf4399dc5c807a17b.gif&hash=3c630c97ada87dbf2d225bb85ca318c9)
Плата.
![c556d88193ff337d96ba4493881c29d1.jpg](/forum/proxy.php?image=http%3A%2F%2Fi65.fastpic.ru%2Fbig%2F2014%2F0825%2Fd1%2Fc556d88193ff337d96ba4493881c29d1.jpg&hash=3df3d66e87699a3c755c6c0d834a3ec7)
![8939691bd92540f56b60cd30fa4a8273.jpg](/forum/proxy.php?image=http%3A%2F%2Fi63.fastpic.ru%2Fbig%2F2014%2F0825%2F73%2F8939691bd92540f56b60cd30fa4a8273.jpg&hash=572ae3b18455a86573e312cce0a4bcee)
2. Далее подпаиваем ножки к нужным точкам на плате
3. Устанавливаем на место материнскую плату
4. Соединяем все провода и проверяе
5. Если всё работает припаеваем на место защитный экран
6. Собираем консоль и радуемся
![Smile :) :)](https://cdn.jsdelivr.net/joypixels/assets/8.0/png/unicode/64/1f642.png)
![1435f9732f8c695aaad2837d4449de5a.jpg](/forum/proxy.php?image=http%3A%2F%2Fi58.fastpic.ru%2Fbig%2F2013%2F1121%2F5a%2F1435f9732f8c695aaad2837d4449de5a.jpg&hash=2a6a0444a88cc3bb16c8b506b88e9d66)
![2e8500531dedd0cef359a30727c15c11.jpg](/forum/proxy.php?image=http%3A%2F%2Fi60.fastpic.ru%2Fbig%2F2013%2F1121%2F11%2F2e8500531dedd0cef359a30727c15c11.jpg&hash=0cd935fe56e3f624dec9cc705595fc98)
![a7794610f82e06bc8589f843290f4cf7.jpg](/forum/proxy.php?image=http%3A%2F%2Fi58.fastpic.ru%2Fbig%2F2013%2F1121%2Ff7%2Fa7794610f82e06bc8589f843290f4cf7.jpg&hash=cac55e7e7f53e1459ea4895522f9d5c1)
![b405c1687d5a1e7966b0dbc5de64c247.jpg](/forum/proxy.php?image=http%3A%2F%2Fi57.fastpic.ru%2Fbig%2F2013%2F1121%2F47%2Fb405c1687d5a1e7966b0dbc5de64c247.jpg&hash=06ee1c19dce350dc926fbf7d0be2013e)
![3d904adebeead13752e61de57748840a.jpg](/forum/proxy.php?image=http%3A%2F%2Fi59.fastpic.ru%2Fbig%2F2013%2F1121%2F0a%2F3d904adebeead13752e61de57748840a.jpg&hash=718fbd5165aa48f224dbf85f77b78848)
![1722806ae1964011608537916f570399.jpg](/forum/proxy.php?image=http%3A%2F%2Fi57.fastpic.ru%2Fbig%2F2013%2F1121%2F99%2F1722806ae1964011608537916f570399.jpg&hash=4810167cc70dd2181ef225faa2919282)
![8e73af66ae8ab831b7c7a06c077d3965.jpg](/forum/proxy.php?image=http%3A%2F%2Fi57.fastpic.ru%2Fbig%2F2014%2F0408%2F65%2F8e73af66ae8ab831b7c7a06c077d3965.jpg&hash=8426193ae6588924e920083047a717c7)
![572cf3a2ec3013454e338aeb3aedbc85.jpg](/forum/proxy.php?image=http%3A%2F%2Fi57.fastpic.ru%2Fbig%2F2014%2F0408%2F85%2F572cf3a2ec3013454e338aeb3aedbc85.jpg&hash=430cfd0ba1e90e6d097554a81c5defb9)
![19a453fcba2d7caf2329b7bca2f3c183.jpg](/forum/proxy.php?image=http%3A%2F%2Fi57.fastpic.ru%2Fbig%2F2014%2F0408%2F83%2F19a453fcba2d7caf2329b7bca2f3c183.jpg&hash=bdbec46586af97851bfad63b5770cc0f)
![40d0222725a950b573fffb0eb2d5c664.jpg](/forum/proxy.php?image=http%3A%2F%2Fi60.fastpic.ru%2Fbig%2F2013%2F1121%2F64%2F40d0222725a950b573fffb0eb2d5c664.jpg&hash=5a017d6c292a3eeab2a77e6fed5c3e06)
