Бывают случаи, что ваша консоль XBOX One S выключилась во время работы и перестала вообще включатся или вы её выключили и спустя некоторое время приставка больше не включилась. Причин, почему XBOX One S не включается достаточно много, это может быть и неисправность блока питания и проблемы на материнской плате. попробуем с этим разобраться….
Привезли на ремонт приставку XBOX One S которая не включается, со слов владельца — поиграли, выключили и больше она не включилась. Попробуем разобраться и понять почему не включается XBOX One S.

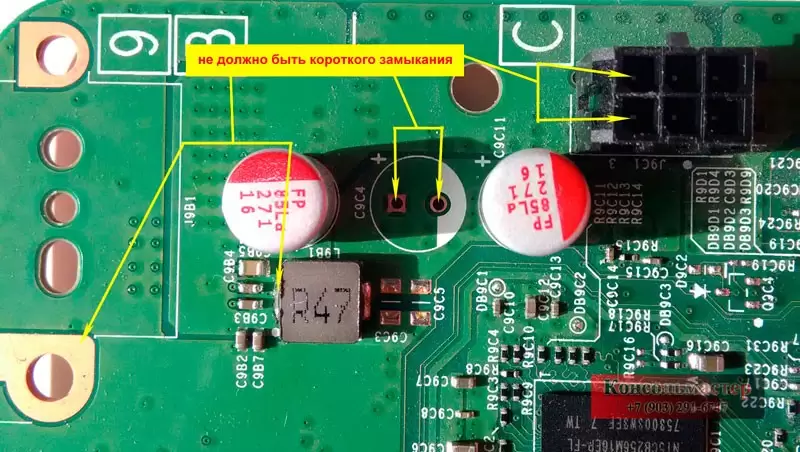

Для начала разбираем консоль и пытаемся понять проблема в блоке питания или на плате. Для этого, после того как разберёте консоль XBOX One S, открутите шурупы фиксирующие жёсткий диск (HDD) и вытащите его из корпуса. После чего проверьте наличии напряжения 12В на выходе из блока, это можно сделать прямо на коннекторе блока питания или на одной из точек материнской платы.
Если напряжение 12В присутствует, то проблема однозначно на материнской плате, а не в блоке питания. И это совсем не тот случай, который рассмотрен в данной статье!
А вот если 12В нет, то здесь два варианта — или неисправен блок питания или есть замыкание на плате, вследствии чего блок питания уходит в защиту из-за повышенного тока потребления и напряжение на выходе блока питания также отсутствует. Это легко проверить если отключить блок питания от платы и включить его без нагрузки, если напряжение появилось то почти со 100% увереностью можно говорить о неисправности платы.
Именно такой случай попался мне — блок питания под нагрузкой (подключенный к плате XBOX One S) не выдавал выходное напряжение, а отключенный от платы стабильно выдавал 12В. Поэтому я решил проверить, что не так с нагрузкой (материнской платой) блока питания и замерил сопротивление на разъёме блока питания. Результат оказался неприятный — сопротивление было меньше 1 Ома.

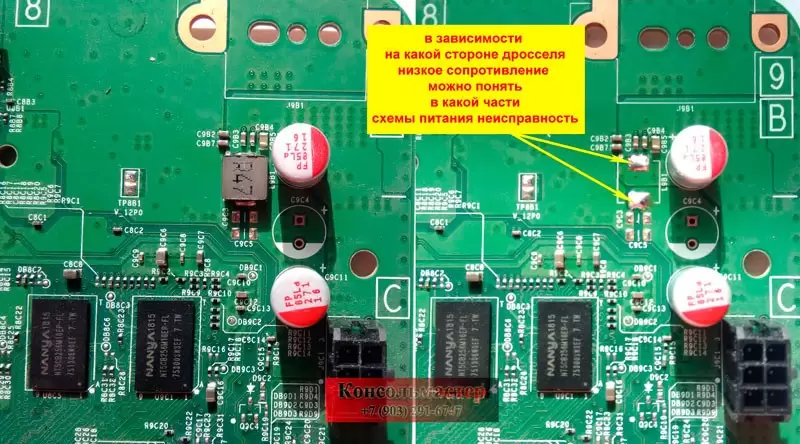

От 12В запитывается достаточно много частей схемы, точнее запитываются понижающие преобразователи, собранные на парных mosfet. Для некоторого упрощения поиска короткого замыкания, было решено выпаять дроссель L9B1 который несколько разделяет цепь питания 12В.
После удаления элемента L9B1 точка короткого замыкания стала более локальной и указывала что короткое замыкание присутствует в схеме формирования GFX_CORE и CPU_CORE.
Так как схема включения цепей формирования напряжений GFX_CORE и CPU_CORE запараллелена на точке подачи напряжения 12В, то только как последовательной выпайкой mosfet подключенных к шине +12В локализовать неисправность не получится — надо выпаивать Q9D2, Q9D4, Q9E2, Q9F1.

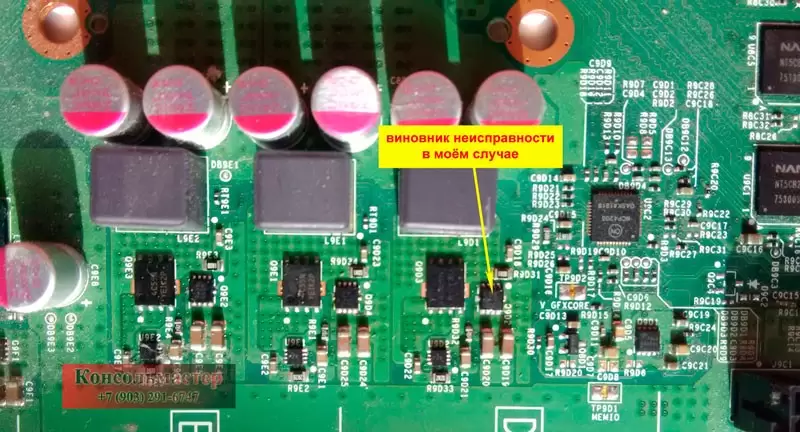

Мне повезло и короткое замыкание по +12В пропало после выпайки первого мосфета Q9D2. На всякий случай я поменял оба мосфета работающие в этом канале Q9D2 и Q9D3. После установки новых силовых транзисторов (mosfet) и установки на место дросселя, короткое замыкание отсутствовало и приставка XBOX One S снова стала включаться и стала полностью работоспособной.
Надеюсь эта статья кому нибудь поможет при ремонте Microsoft XBOX One S.
