Разборка консоли (гайд адаптирован с ifixit)
Шаг 1 Снимите контроллеры Joy Con.
Прежде чем приступить к ремонту, убедитесь, что устройство полностью выключено.
Шаг 2 Удалите винты с задней стороны
Используйте отвертку Triwing Y00, чтобы выкрутить четыре винта длиной 6,3 мм, крепящие заднюю панель.
Шаг 3 Удалите винты сверху и снизу
Используйте отвёртку JIS 000 или аналогичную, чтобы удалить следующие винты, крепящие заднюю панель.
Шаг 4 Удалите винты по бокам
Используйте отвёртку JIS 000 или аналогичную, чтобы удалить два центральных винта 3,8 мм по бокам устройства (по одному с каждой стороны)
Шаг 5 Пальцем поднимите подставку на задней панели устройства.
Если в слоте для карты microSD есть карта microSD, извлеките ее сейчас, прежде чем переходить к следующему шагу.
Шаг 6 Удалите винт возле слота microSD
Используйте отвёртку JIS 000 или аналогичную, чтобы удалить винт 1,6 мм в нише подножки
Шаг 7 Снимите заднюю крышку консоли
Откройте крышку картриджа игровой карты.
Крышка картриджа с игровой картой крепится к другой половине пластикового корпуса, что не позволяет полностью поднять заднюю панель, если она закрыта.
Поднимите заднюю панель снизу устройства и снимите ее.
Шаг 8 Извлеките устройство чтения карт памяти microSD
Используйте отвёртку JIS 000 или аналогичную, чтобы удалить винт 3,1 мм, которым устройство чтения карт памяти microSD крепится к устройству
Шаг 9
Пальцами или пинцетом приподнимите устройство чтения карт памяти microSD прямо над устройством, чтобы отсоединить и удалить его.
Во время сборки убедитесь, что пресс-коннектор под пенопластовой прокладкой надежно соединен с материнской платой. Перед повторной установкой устройства чтения карт может помочь снять пенопластовую прокладку.
Шаг 10 Снимите защитную пластину
Используйте отвёртку JIS 000 или аналогичную, для удаления шести 3-мм винтов, крепящих защитную пластину к устройству
Шаг 11
Пальцами или пинцетом отогните кусок пенопласта на верхнем крае устройства рядом с выпускным отверстием вентилятора.
Шаг 12
Приподнимите защитную пластину и снимите ее с устройства. (Вы можете почувствовать небольшое сопротивление. Это нормально, так как пластина экрана слегка приклеена к радиатору термоинтерфейсом.)
Вы можете повторно использовать розовый термоинтерфейс, если будете осторожны. Держите компаунд в чистоте и убедитесь, что он обеспечивает прочный контакт между радиатором и экраном во время повторной сборки.

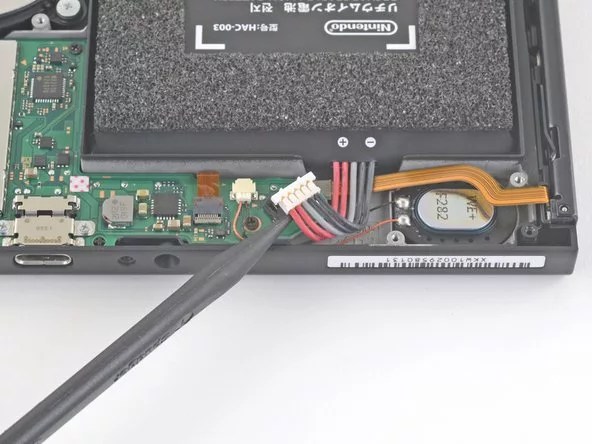

Шаг 13 Отсоедините аккумулятор
Используйте острие пластиковой лопатки, чтобы вытащить разъем батареи прямо вверх и из гнезда на материнской плате.
Шаг 14 Снимите теплотрубку
Используйте отвёртку JIS 000 или аналогичную, чтобы открутить три 3 мм винта крепления радиатора к материнской плате
Шаг 15
Аккуратно отделите два кусочка пенопласта от радиатора и вентилятора.
Пена очень нежная и легко рвется. Используйте следующую технику, чтобы очистить пену:
Шаг 17 Снимите теплотрубку
Используйте пластиковую лопатку или пальцы, чтобы поднять радиатор вверх и снять его с материнской платы.( Вы можете почувствовать небольшое сопротивление. Это нормально, так как радиатор слегка приклеен к процессору термопастой.)
Счистите старую термопасту с радиатора и процессора.
При сборке нанесите термопасту на все поверхности, на которые ранее была нанесена термопаста. В том числе между тепловой трубкой и алюминиевым экраном
Шаг 18 Снимите металлическую пластину
Для этого аккуратно отогните защёлки по периметру, рекомендуется начинать с этих(отмечены зелёным), так как рядом не чувствительных деталей.
Затем снимите металлическую пластину
Шаг 19
Удалите старую термопасту и тщательно очистите конденсаторы вокруг процессора
При сборке не забудьте нанести новую термопасту
Прошивка чипа
- Зажмите кнопку BOOT на RP2040 и подключите её к компьютеру
- Скачайте последнюю версию прошивки
3. Файл .uf2 из архива поместите на появившийся накопитель
После записи прошивки индикатор должен загореться красным!
Установка модчипа
Установите мосфет, согласно схеме ниже:
Далее есть 2 варианта:
Припаяться к чипу памяти
Припаяйте провода согласно схемам ниже:
GND можно взять например тут, около type-c консоли:
Припаяться напрямую к МП
Не забудьте про резисторы!
Шаг 2 Запустите консоль
Сначала должен загореться синий, а потом зелёный цвет на чипе. Если горит другой, то сверьтесь с индикацией:
∎ Белый = eMMC запись
∎ Синий = глитч
∎ Пурпурный = сбой загрузки eMMC, проверьте CMD / CLK
∎ Розовый = NS eMMC init fails, мертвая eMMC?
∎ Желтый = сбой записи eMMC, проверьте D0 / неподдерживаемая eMMC
∎ Голубой = отсутствие реакции на сбой, проверьте mosfet (CPU line)
∎ Зелёный = успешный глитч
В случае успеха на экране консоли вы увидите сообщение об отсутствии sd-карты
Шаг 3
Расположите RP2040 на плате в удобном месте и тщательно заизолируйте
примеров пока мало, так что тут нужно придумать что-то своё. Рекомендуется выпаять кнопки и разъём с чипа, тогда резать пластину не придётся
Шаг 4
Соберите консоль в порядке, обратном разборке.
